zondag 28 juli 2013

VeloTilt mallen gereed

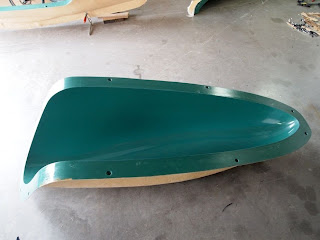

Deze week is, nadat de grootste hitte was verdwenen, het derde maldeel op de plug gemaakt. Nadat dit deel was uitgehard is deel 2 bij wijze van proef gelost. Dat ging prima. Om de mallen sterk en stabiel te maken is de hele combinatie van plug en maldelen in de oven gezet. Deze oven is een eigenbouw bestaande uit platen hechthout die aan de binnenzijde met 3 cm Styrodur zijn geïsoleerd. De oven is te zien achter Jeroen Koeleman die even poseert op de Munzo tilting trike van Bram Smit. Na 24 uur is alles door en door uitgehard en kan het geheel worden gelost.

Zo makkelijk als deel 2 eerder loste, zo lastig is het nu. Kennelijk is de gebruikte was door de hoge temperaturen in de oven wat gesmolten. Hierdoor is er meer hechting ontstaan tussen de plug en de maldelen. Na wat wrikken komen de delen er één voor één goed af. Er is één luchtbelletje, verder zien de maldelen er heel fraai uit.

Nu kan bepaald worden op welke wijze de eerste romp van de VeloTilt zal worden gelamineerd. Wordt vervolgd.









vrijdag 19 juli 2013

VeloTilt tweede maldeel gereed


Vandaag is het tweede maldeel op de plug gemaakt.

Jan Reus schrijft:
'Jeroen was er vandaag en heb met hem het tweede maldeel er opgeplakt.
Het drogen ging erg snel vanwege de warmte, was doorwerken maar doordat het snel droogde kon later op de dag de flensrand al worden verwijderd. De plug is gedraaid en we hebben hem nog een keer in de was gezet klaar voor het laatste maldeel.
Aanstaande zaterdag gaan we het derde en laatste maldeel er op plakken'.

De werkwijze is eerder hier beschreven. Er zijn nu twee maldelen gereed. Deze blijven op de plug zitten tot het derde deel is aangebracht en uitgehard. Zoals Jan schreef zal dit derde deel komende zaterdag worden gemaakt. Dan wordt het spannend. Zullen de maldelen willen lossen, liefst zonder schade.










maandag 15 juli 2013

Te laat gepiekt


Eerder schreef ik over mijn ziekteperiode van twee weken 6 weken voor de wedstrijd van 29 juni.

De SRM meter toonde aan dat mijn vermogen in die twee weken met 10 Watt was gedaald. Toen trainen weer mogelijk was nam het vermogen weer snel toe. Ik dacht dat het vermogen aardig in de richting van het vermogen van vorig jaar was gekomen. Dat bleek evenwel niet het geval. Ik kwam 9 Watt tekort in vergelijking met vorig jaar. Het verlies van 10 Watt door de ziekteperiode heb ik dus niet meer goed kunnen maken. Door betere weersomstandigheden, goed gestroomlijnde voetengatbakjes en het uitblijven van kramp, kon ik toch 3,25 km/u harder rijden dan vorig jaar.
Na de wedstrijd op de RDW baan ben ik gewoon met mijn training doorgegaan. Dat resulteert in een nog steeds toenemend vermogen bij vergelijkbare hartslag.

De SRM is een uniek gereedschap om echt te weten hoe je er voor staat. Niet voor niets rijden 9 van de 10 profploegen in de Tour de France met dezelfde SRM PowerControl 7 die ik ook in de Quest heb.

Ik heb de resultaten van 20 juni en 25 juni nader geanalyseerd. Dit is dus 9 dagen en 4 dagen voor de wedstrijd op 29 juni op de RDW baan. Als vergelijking eenzelfde SRM grafiek van zondagavond 14 juli.  De testtrack is een stuk weg langs het Noord-Hollands kanaal. Mooi asfalt en, ik rij altijd na 21.00 uur, geen hinderlijk verkeer. Goed te zien is dat er vier verhoogde afritten van de N245 inzitten. De snelheid daalt daardoor vanzelfsprekend. Bijzonder is dat de snelheid bij maar 119 hartslagen per minuut met een Quest in toertrim met lage racekap, ondanks heel lichte tegenwind, toch maar liefst 46,7 km per uur is. De snelheden van de drie dagen zijn niet vergelijkbaar, de weersomstandigheden zijn te verschillend. Voor de vergelijking gebruik ik steeds ritten waarbij de hartslag rond 120 slagen per minuut blijft. Het gemiddeld geleverd vermogen van 14 juli is met 170,3 Watt bij deze 119 slagen per minuut behoorlijk goed.

Op 20 juni bij hartslag 123 gemiddeld 163,0 Watt over 8,21 km
Op 25 juni bij hartslag 122 gemiddeld 168,8 Watt over 7,91 km
Op 14 juli bij hartslag 119 gemiddeld 170,3 Watt over 8,4 km

In de periode tussen 20 en 25 juni neemt het vermogen toe met 5,8 Watt. Op 14 juli blijkt het vermogen verder toegenomen tot 170,3 Watt. De toename is 2,5 Watt bij een hartslag die 3 slagen minder is.
Te laat gepiekt dus.



zaterdag 13 juli 2013

Nieuwe SKF E2 lagers in TerraCycle kettingtandwiel


Ik heb twee TerraCycle kettingtandwielen, één met 14 tanden en één met 15 tanden. Voor wedstrijden gebruik ik steeds de 14-tands omdat dit kettingtandwiel met metalen tanden het lichtst draait. Dit komt mede doordat deze 14-tands is voorzien van lagers met metalen niet slepende afdichting. Het 15-tands tandwiel heeft lagers met een kunststof en dus slepende afdichting.

Voor wedstrijden is kettinglawaai niet relevant, een zo laag mogelijke weerstand is van belang. In het streven naar zo weinig mogelijk weerstand in de aandrijving verdient het kettingtandwiel serieus aandacht. Het wordt hoog belast en draait veel omwentelingen. Daarnaast moet het kettingtandwiel bij alle versnellingen recht in de kettinglijn lopen. Dat is eerder besproken en opgelost met de deelbare kettingtandwielashouder.

Omdat de TerraCycle 15-tands in principe lichter draait dan een 14-tands versie, bekijk ik de mogelijkheid om de lagers met kunststof afdichting te vervangen door SKF E2 lagers met metalen afdichting. Het kostbare TerraCycle kettingtandwiel is gelukkig uit elkaar te halen. Met een geïmproviseerde lagertrekker, gewoon een stuk M8 draadeind en een paar moeren in de bankschroef, geven de beide 608 lagers zich met vrij veel moeite gewonnen. De oude lagers zijn één op één vervangen door twee nieuwe SKF E2 lagers. Het TerraCycle 15-tands kettingtandwiel draait nu heel mooi licht en kan de volgende wedstrijd in de Quest draaien.

vrijdag 12 juli 2013

Risse dempers en testapparaat



De Risse schokdempers voor velomobielen zijn heel succesvol. Er zijn er nu 285 verkocht, 104 Astro 5 en 181 Genesis dempers. Een veel veiliger weggedrag, vooral op glad of slecht wegdek en in bochten, een stabieler stuurgedrag en toegenomen comfort zijn de kenmerkende voordelen van de Risse dempers.

Helaas zijn de voordempers nog steeds niet gereed. Risse is een klein bedrijf met maar 8 medewerkers. In de USA hebben ze veel werk met het CNC frezen van titanium onderdelen voor de kleine luchtvaart. Aan de ene kant is dat een nadeel, ontwikkelingen duren soms lang, aan de andere kant is het voordeel wel dat een klein bedrijf in staat is iets speciaals in kleine aantallen te maken. Grote demperfabrikanten als Rockshox, Manitou, DT Swiss, Magura enz., zijn alleen maar geïnteresseerd in het leveren van duizenden dempers per bestelling. In ontwikkeling van speciale producten voor onze velomobielen zijn ze al helemaal niet geïnteresseerd.

Voor het testen van schokdempers heb ik bij de laatste zending vanuit de VS een 'handdyno' ontvangen. Hiermee is met handkracht de demper vrij gemakkelijk in te duwen. Na induwen en loslaten van de handgreep komt de handgreep in een bepaald tempo weer omhoog. Daarmee is de mate van demping en vering goed te controleren. De 5 verschillende dempinginstellingen van de Astro 5 zijn mooi te zien. Ook kan vastgesteld worden of de verschillende O-ringen goed afdichten. Een demper die geluid maakt, een soort sissend, rochelend geluid, zal waarschijnlijk olie verloren hebben en is daar lucht voor in de plaats gekomen. De demper zal dan gedemonteerd moeten worden, nieuwe O-ringen gemonteerd worden en opnieuw gevuld worden met demperolie.
Jan Reus van Velomobielonderdelen.nl kan dit. Jan heeft het evenwel druk met de kappen en de VeloTilt dus stuur ik een demper met een probleem gewoon terug naar de VS. Er zijn voldoende nieuwe dempers op voorraad zodat een mogelijk probleem dezelfde dag nog wordt opgelost.

Sommige gebruikers vragen zich af hoe lang een Risse demper meegaat. Het antwoord is dat deze dempers een fietsleeftijd mee moeten kunnen. Chris Evans in de VS heeft een 18 jaar oude Risse Astro 5 demper uit zijn mountainbike in zijn Quest gemonteerd, met een door hemzelf gemaakte afstandsbediening voor de dempinginstelling. Een demper waarvan de O-ringen zijn versleten of ingedroogd, kan altijd van nieuwe O-ringen en demperolie worden voorzien voor weer jarenlang gebruik.

woensdag 10 juli 2013

Kettingtandwielen


Een kettingrol, kettingwiel of kettingtandwiel, zijn allemaal mogelijkheden om de ketting onder ons stoeltje door te geleiden. In vroeger dagen hadden we allemaal een brede nylon rol in onze velomobielen. De ketting sleet daar een patroon in waardoor het lawaai wat dragelijker werd. Later werd de nylon kettingrol vervangen door een kettingwiel. Dit kettingwiel had een enkele rubber O-ring.  Hierdoor werd het geluid een heel stuk minder tot .... de O-ring na ongeveer 1000 tot 2000 km was versleten. De ketting groef zich vervolgens in het kunststof van het kettingwiel en was ook het lawaai weer terug.

Omdat de rijwind het geluid van het ratelende kettingwiel maskeerde, accepteerde vrijwel iedereen deze situatie. Tot de introductie van het minivizier. Windgeruis werd hierdoor zoveel minder dat het geratel van de ketting weer de boventoon ging voeren. De oplossing was het kettingtandwiel met 2 O-ringen links en rechts naast het tandwiel. Veel herrie verdween hiermee voorgoed al bleef de ketting nog wel vaak tegen de binnenkant van de flens tikken. Dit is op te lossen door het doormidden zagen van de 15 mm lange aluminium bus om de as en het afdraaien van 2 mm van de flens van het kettingtandwiel. Hierdoor kan het kettingtandwiel zo'n 8 mm heen en weer schuiven over de as en loopt het kettingtandwiel midden in de kettinglijn.

De twee 2,4 mm dunne O-ringen gaan enkele duizenden kilometers mee op voorwaarde dat ze op tijd worden vervangen. Als de ketting de kans krijgt om het kunststof van de bodem tussen de tanden te verslijten, zullen nieuw geplaatste O-ringen binnen 100 km weer kapot zijn.

Om de O-ringen makkelijk te vervangen heb ik al enkele jaren geleden een deelbare kettingtandwielashouder ontworpen. Het kettingtandwiel kan nu in enkele tellen uit de fiets worden gehaald. Doordat het kettingtandwiel bijna een centimeter heen en weer kan schuiven over de as, kan de aandrijving volledig stil worden en ook blijven. De ketting loopt nu automatisch in rechte lijn door de fiets en heeft de minste weerstand.

De weerstand kan verder verlaagd worden door het kettingtandwiel van zoveel mogelijk tanden te voorzien, zo licht mogelijk te construeren en uit te rusten met betere lagers dan de standaard Chinese lagertjes van een paar dubbeltjes die van een slepende kunststof afdichting zijn voorzien. Daar zijn nu, indien gewenst, SKF E2 lagers met metalen niet slepende afdichting voor beschikbaar.


Velomobiel.nl heeft recentelijk een nieuw kettingtandwiel ontworpen met stalen tandwiel. Doel was dat zo'n kettingtandwiel meer dan 30.000 km probleemloos mee moet gaan. Ik denk dat dat wel gaat lukken. Maar ... dit heeft wel een prijs. Het gewicht van dit 14-tands kettingtandwiel is met 91 gram vrij hoog. Het 15-tands Alligt kettingtandwiel weegt, inclusief SKF E2 lagers, maar 49 gram. Daarnaast is het Velomobiel.nl kettingtandwiel 18,5 mm breed, het Alligt exemplaar slechts 16 mm. Daardoor kan het Alligt kettingtandwiel bijna 1 cm heen en weer schuiven over de as, het Velomobiel kettingtandwiel veel minder. In elk geval kan het Velomobiel.nl kettingtandwiel niet in de deelbare kettingtandwielashouder worden gebruikt. Let wel, dit is geen kritiek op het kettingtandwiel van Velomobiel.nl. Als je geen omkijken wil hebben naar dit onderdeel en kettinggeluid je niet ergert, is er niks mee.

Ik wil domweg mijn ketting niet horen, maar dan ook helemaal niet. Het kunststof Alligt kettingtandwiel in combinatie met de deelbare ashouder garandeert dit. Veel gebruikers hebben dit al als weldadig ervaren. De eerlijkheid gebiedt me te zeggen dat ook het schuifbaar maken van het kettingtandwiel over de standaard as tot hetzelfde resultaat kan leiden. Wel uiteraard met het kunststof Alligt kettingtandwiel.

Vandaag test ik een mogelijke uitbreiding van de Alligt kettingtandwielserie. Voor een langere levensduur, ook als de O-ringen een keer kapot mochten gaan, heeft Alligt een aluminium tandwiel ingegoten in het verder kunststof kettingtandwiel. Ik heb twee versies getest, één met 2,4 mm O-ringen en één met 3 mm O-ringen. De versie met 2,4 mm O-ring is behoorlijk lawaaiig, bij iedere stand van de versnelling. Dit is een eigenschap van ieder metalen kettingtandwiel waar de ketting over een vlakke hoek wordt geleid. De versie met 3 mm O-ringen is een stuk stiller. Het haalt niet de heerlijke stilte van het kunststof Alligt kettingtandwiel, maar is zeker heel acceptabel, zelfs voor mij :). Ik heb Leo Visscher van Alligt gevraagd de tanden van het tandwiel mooi taps te maken. Te zijner tijd zal dit deels metalen, slechts 52 gram wegende kettingtandwiel, zowel met SKF E2 lagers als met standaard lagers, in de webwinkel te koop zijn.

Bij de foto's:
De kettingtandwielen met 5 spaken zijn de Alligt kettingtandwielen
Het Alligt kettingtandwiel met metalen lagerafdichting is voorzien van SKF E2 lagers
De gesloten versie is van Velomobiel.nl.


zondag 7 juli 2013

Rondje Noord-Holland


Weeronline waardeert het weer vandaag met een 10. Mensen die nu binnen blijven kunnen beter de toegang tot hun verblijf dichtmetselen. Als ik om 8.00 uur in de Quest zit zijn er al heel veel mensen op pad. Eerst beland ik in een wandelevenement, nooit begrepen dat dat al zo vroeg begint.

Verder is het nog rustig en Alkmaar, normaal een hindernis, is snel gepasseerd. De zon brandt al fel en factor 50 doet hopelijk zijn werk op mijn pigmentloze velletje. De wind is ook nog in slaap, meer dan Bft 2 uit het noordoosten is er niet. Dat betekent zonder al teveel moeite rond de 40 km/u rijden. Veel landbouwers treffen voorbereidingen om hun gewas te besproeien. Voor hen is tien dagen droog weer bepaald geen zegen.

In Den Helder even een korte stop met een broodje bij het Texaco benzinestation. Dan door naar Den Oever. Overal komen de wielrenners uit hun schulp. Gezien het grote aantal hangbuikjes is het voor velen kennelijk ook de eerste keer. Op Wieringen is blijkbaar een evenement met historische trekkers aan de gang. Deze oude exemplaren rijden nog rond de 16 km/u, een heel verschil met de huidige monstertrekkers die zomaar 60 km/u rijden.

Naar Medemblik komt de wind wat achterlijk in, heerlijk rijden zo. Het is immens druk op het terras van restaurant Kwikkel. Er is geen stoel onbezet en wachten wil ik ook niet. Dan direct door naar de zuidelijke randweg van de Wieringermeer. Een heel groot peloton wielrenners heeft de gang er lekker in. Eén toetertje en de groep gaat gedisciplineerd aan de kant. Ze roepen allemaal naar voren 'auto' 'auto'. Ik meen dat ik met iets anders onderweg ben, maar het effect is als gewenst. De weg is geheel opnieuw geasfalteerd en het zoeft er lekker over.

Als ik uit de polder het oude land weer oprij loop ik vast in weer een evenement. Nu zijn het vele tientallen meest oudere heren met even oude Zündapp, Kreidler en andere historische brommers. De heren zijn goedgemutst en maken het fietspad snel vrij.

Ook de Langereis is over een heel grote lengte opnieuw geasfalteerd, voortreffelijk. Via Heerhugowaard, Ursem, Schermerhorn en Driehuizen rij ik rond het middaguur al weer naar De Woude. De 135 km zijn in 3.45 uur onder de wielen doorgerold. Prachtige rit met prachtig weer.

woensdag 3 juli 2013

VeloTilt mal en tilting lock



De werkzaamheden aan de VeloTilt vorderen gestaag. Er wordt niet full-time aan gewerkt omdat Jan doordeweeks bezig is met het maken van kappen en reparaties aan veel beschadigde Quests, Quest XS, Strada en Mango's. In de regel werken Jan en Jeroen er zaterdag en soms een deel van de vrijdag aan.

Het eerste maldeel, de top, is nu klaar. Onderstaand wat foto's en beperkte beschrijving van werkwijze en gebruikte materialen. Ook zijn de Risse onderdelen, de speciaal aangepaste Astro 5 demper en de geheel nieuw ontwikkelde hydraulische lock, niet meer dan 150 gram zwaar, gearriveerd. Ook van een andere fabrikant hebben we een kabelbediende gemodificeerde gasveer ontvangen.

De zwarte plug van de VeloTilt wordt solide vastgezet in een houten frame. De vorm van de top wordt door heel precies passende hechthouten stroken ingekaderd. Een eventueel minuscule mispassing wordt met een zachte kneedbare kunststof dichtgesmeerd. Voor een latere optimale passing van de delen worden grote glazen knikkers geplaatst.

Laag 1
Gelcoat: Crystic Gelcoat 14PA
Zorgt voor een mooi afgewerkt oppervlak van de mal. De gelcoat neemt de glans over van de plug, maar kan nog verder gepolijst worden mocht dat nodig zijn.



Laag 2
Skincoat: Crystic VE 679PA Skin coat.
Met deze hars worden 2 lagen 450 g/m2 CSM (chopped strand mat) geïmpregneerd. Deze hars krimpt nauwelijks en voorkomt dat de vezels terug te zien zijn in het mal oppervlak. (fiber print trough).


Laag 3
Crystic RTR 4000 PA rapid tooling resin
Met deze hars worden 4 lagen 450 g/m2 CSM geïmpregneerd. Deze hars is relatief dik en zorgt er voor dat er snel laagdikte wordt opgebouwd. Hoe dikker de mal hoe stijver hij wordt. Ook deze hars krimpt nauwelijks waardoor de mallen goed maatvast blijven.

De laatste foto is van plug/mal waar de houten flensrand is verwijderd en waar je de groene gelcoat ziet.

Alle harsen zijn van Scott Bader een Engelse fabrikant en geleverd door Advanced Plastics uit Zeewolde. De 3 harsen zijn allemaal op vinylester basis. Vinylester hars heeft bijna dezelfde mechanische eigenschappen als epoxy, maar is veel goedkoper.

dinsdag 2 juli 2013

Hoe maak je een Quest sneller?



De prima 58,2 km/u tijdens de afgelopen zaterdag gehouden uursrace is natuurlijk niet uit de lucht komen vallen. Uiteraard is er vrij serieus getraind én gerust. Eerder al heb ik betoogd dat trainen en rusten, zeker als het lijf volgende maand al 66 jaar meegaat, van cruciaal belang zijn. Een standaard Quest die nieuw uit Dronten komt heeft 356 Watt (Kreuzotter) nodig om 58,2 km/u te bereiken. Mijn SRM meter laat pijnlijk nauwkeurig zien dat ik tijdens deze uursrace 'maar' 207 Watt gemiddeld heb getrapt. De verschillende maatregelen hebben er dus voor gezorgd dat ik maar liefst 155 Watt 'winst' heb geboekt t.o.v. een standaard Quest.

Voor die liefhebbers die mij graag bijhouden, of liever nog voorbij willen rijden, volgt hieronder het lijstje met aanpassingen.

-Racekap met kleinere hoed en nacaduct
-Wielstroomlijnkappen om alle wielen
-Michelin radiaal banden voor
-Schwalbe Furious Fred band achter
-Latex binnenband in Furious Fred achter
-carbon stroomlijnbakjes in voetengaten
-25 mm velgen
-Risse Astro 5 schokdemper met 1,5 cm lagere afstelling, luchtdruk 5 bar, demping sterk
-Verwijderen spiegels
-Lexan strips links, rechts en bovenaan achterzijde staart Quest
-Wieldoekjes ook aan binnenzijde voorwielen
-carbon kettingafscherming boven trekkende ketting
-TerraCycle kettingtandwiel met metalen tanden
-Kettingtandwiel schuivend over as voor optimale kettinglijn
-Sidi wedstrijdschoenen (415 gr) i.p.v. Sidi MTB schoen (475 gr)
-Bebop pedalen
-61-tands voorblad, 11 achter
-Enkele laag Ventisit i.p.v. drielaags comfortversie
-Alle uitstekende leds met Coroplast tape stroomlijnen
-Afplakken claxon
-Bouten kettingtandwiel bij tunnel met tape stroomlijnen
-Alle gewicht uit Quest incl. accu (deze race vergeten :))
-Quest wassen
-Wielkasten ontdoen van zand

Kan het nog beter en dus sneller? Zeker.
-De wielstroomlijnkappen zijn van de allereerste generatie. Er zijn inmiddels smallere en beter gevormde exemplaren. Mogelijk dat David Wielemaker, de ontwerper van de VeloTilt, betere exemplaren gaat ontwerpen.
-De Furious Fred band is niet de snelste band. De Super Moto is sneller, maar die past niet in mijn achterste wielstroomlijnkap. De Furious Fred band kan overigens ook sneller gemaakt worden door de noppen eraf te slijpen. Die moeite heb ik niet genomen.
-Verwijderen koplamp t.b.v. ventilatie. Een gat midden voor op de neus heeft geen aerodynamisch nadeel.
-Aangepaste voetengat stroomlijnbakjes. De eerste versie is geheel dicht. Een gat aan de voorzijde van het bakje zorgt voor ventilatie zonder veel aerodynamisch nadeel. Teveel warmte veroorzaakt onder meer kramp, ventilatie is dus wel van belang.
-De Quest nog lichter maken door carbon swingarm en voorframe.
-De Quest body stijver maken. Mijn lichte carbon Quest is uiteraard niet de stijfste die er is. In een linkerbocht lopen banden vanaf 50 mm breedte aan in de wielkast. Geen verwijt aan Velomobiel.nl, ik heb er zelf om gevraagd. Bij zwaar aanzetten is te merken dat er een beetje flex in de body zit. Deze flexibiliteit betekent dat niet alle trapkracht naar de aandrijving gaat. Uiteraard kunnen wij de body zelf versterken, Jan Reus van Velomobielonderdelen.nl kan dat als geen ander.

Toch betekent 58,2 km/u met 207 Watt dat de Quest een verdraaid snelle velomobiel is. Met nog enkele overzichtelijke aanpassingen is 60 km/u met 200 Watt zeker haalbaar. En voor die fietsers die denken dat een Milan (SL) sneller is moeten de website van de fabrikant van de Milan maar eens bekijken. Een Milan rijdt volgens de fabrikant bij 200 Watt …. 60 km/u.
De Quest XS is nog beduidend sneller dan de normale Quest.
Reken er maar op dat Velomobiel.nl, nu Daniel Fenn daar werkt, met iets speciaals op de proppen komt.

Morgen weer wat ontwikkelingen van de VeloTilt

Foto: Magic Bullet
